KONSTRUKSI KUDA-KUDA

Konstruksi Kuda-Kuda
1.      Pendahuluan

   Konstruksi kuda-kuda ialah suatu susunan rangka batang yang berfungsi untuk mendukung beban atap termasuk juga beratnya sendiri dan sekaligus dapat memberikan bentuk pada atapnya. Kuda-kuda merupakan penyangga utama pada struktur atap. Struktur ini termasuk dalam klasifikasi struktur framework (truss). Umumnya kuda-kuda terbuat dari kayu, bambu, baja, dan beton bertulang.

     Kuda-kuda kayu digunakan sebagai pendukung atap dengan bentang maksimal sekitar 12 m. Kuda-kuda bambu pada umumnya mampu mendukung beban atap sampai dengan 10 meter. Sedangkan kuda-kuda baja sebagai pendukung atap, dengan sistem frame work atau lengkung dapat mendukung beban atap sampai dengan bentang 75 meter, seperti pada hanggar pesawat, stadion olah raga, bangunan pabrik, dan lain-lain. Kuda-kuda dari beton bertulang dapat digunakan pada atap dengan bentang sekitar 10 hingga 12 meter. Pada kuda-kuda dari baja atau kayu diperlukan ikatan angin untuk memperkaku struktur kuda-kuda pada arah horizontal.

     Pada dasarnya konstruksi kuda-kuda terdiri dari rangkaian batang yang selalu membentuk segitiga. Dengan mempertimbangkan berat atap serta bahan dan bentuk penutupnya, maka konstruksi kuda-kuda satu sama lain akan berbeda, tetapi setiap susunan rangka batang harus merupakan satu kesatuan bentuk yang kokoh yang nantinya mampu memikul beban yang bekerja tanpa mengalami perubahan.

     Kuda-kuda diletakkan di atas dua tembok selaku tumpuannya. Perlu diperhatikan bahwa tembok diusahakan tidak menerima gaya horizontal maupun momen, karena tembok hanya mampu menerima beban vertikal saja. Kuda-kuda diperhitungkan mampu mendukung beban-beban atap dalam satu luasan atap tertentu. Beban-beban yang dihitung adalah beban mati (yaitu berat penutup atap, reng, usuk, gording, kuda-kuda) dan beban hidup (angin, air hujan, orang pada saat memasang/memperbaiki atap).

2.      Dasar Konstruksi Kuda-Kuda

       Ide dasar untuk mendapatkan bentuk konstruksi kuda-kuda seperti urutan gambar di bawah ini:

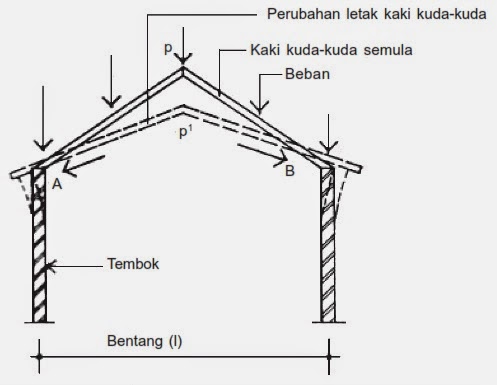

a)   Akibat adanya beban maka titik pertemuan kedua kaki kuda-kuda bagian atas (P) mengalami perubahan letak yaitu turun ke P’, sehingga kaki kuda- kuda menekan kedua tembok ke arah samping. Bila tembok tidak kokoh maka tembok akan roboh.

b)  Untuk mencegah agar kaki kuda-kuda tidak bergerak ke samping perlu dipasang balok horizontal, balok tersebut bekerja untuk menahan kedua ujung bawah balok kaki kuda-kuda. Batang horizontal tersebut dinamakan balok tarik (AB).

c)   Karena bentangan menahan beban yang bekerja dan beban berat sendiri kuda-kuda, maka batang tarik AB akan melentur. Titik P bergerak turun ke titik P’, dengan adanya pelenturan, tembok seolah-olah ke dalam.

d)   Untuk mengatasi adanya penurunan pada batang tarik di ujung atas kaki kuda-kuda dipasangi tiang dan ujung bawah tiang menggantung tengah-tengah batang tarik AB yang disebut tiang gantung.

e)  Semakin besar beban yang bekerja dan bentangan yang panjang, sehingga kaki kuda-kuda yang miring mengalami pelenturan. Dengan adanya pelenturan pada kaki kuda-kuda maka bidang atap akan kelihatan cekung kedalam, ini tidak boleh terjadi.

f) Untuk mencegah pelenturan pada kaki kuda-kuda perlu dipasangi batang sokong/skoor dimana ujung bawah skoor memancang pada bagian bawah tiang gantung ujung atas skoor menopang bagian tengah kuda-kuda. Dengan demikian pelenturan dapat dicegah.

g) Pada bangunan-bangunan yang berukuran besar, kemungkinan konstruksi kuda-kuda melentur pada bidangnya karena kurang begitu kaku. Untuk itu perlu diperkuat dengan dua batang kayu horizontal yang diletakkan kirakira ditengah-tengah tinggi tiang gantung.

3. Batang-Batang Konstruksi Kuda-Kuda

Keterangan:

a. Balok tarik; b. Balok kunci; c. Kaki kuda-kuda; d. Tiang gantung; e. Batang sokong; f. Balok gapit; g. Balok bubungan; h. Balok gording; i. Balok tembok.

                                Gambar. Detail Kuda-Kuda

4.      Tipe Kuda-Kuda
                        a.       Tipe Pratt

       Gambar. Kuda-Kuda Tipe Pratt

b.       Tipe Howe

       Gambar. Kuda-Kuda Tipe Howe

c.   Tipe Fink

                                Gambar. Kuda-Kuda Tipe Fink


                          d.       Tipe Bowstring

                                 Gambar. Kuda-Kuda Tipe Bowstring

                          e.       Tipe Sawtooth


            Gambar. Kuda-Kuda Tipe Sawtooth

    f.       Tipe Waren

             Gambar. Kuda-Kuda Tipe Waren

5. Bentuk Kuda-Kuda Kayu

Berikut ditampilkan bentuk kuda-kuda kayu berdasarkan bentang kuda-kuda, yaitu:

a). Bentang 3–4 Meter

Digunakan pada bangunan rumah bentang sekitar 3 sampai dengan 4 meter.

                       Gambar. Kuda-Kuda Bentang 3-4 Meter

                     b). Bentang 4–8 Meter
                    Digunakan pada bangunan rumah bentang sekitar 4
                    sampai dengan 8 meter.

  Gambar. Kuda-Kuda Bentang 4-8 Meter

6.  Pemasangan dan Perletakan Kuda-Kuda

Gambar. Pemasangan Kuda-Kuda

                          Gambar. Perletakkan Kuda-Kuda

7.      Kuda-Kuda Sistem Knock Down

     Kuda-Kuda sistem knock down merupakan terobosan baru untuk mendirikan rumah instan. Bentuk kuda-kuda sangat sederhana dan terbuat dari papan. Tipe kuda-kuda tersebut diperkenalkan dalam rangka pendirian rumah untuk korban bencana alam yang terjadi di Aceh tanggal 26 Desember 2004 dan dikenal dengan rumah tipe RI-A



                            Gambar. Kuda-Kuda Sistem Knock Down
